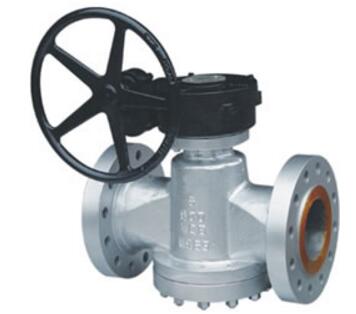

美标压力平衡式倒装油密封旋塞阀
ZDAX47型美标压力平衡式倒装油密封旋塞阀：法兰连接、油密封直通式结构，旋塞密封面材料为合金钢或不锈钢，压力级为 150Lb~900Lb，阀体材料为碳钢或不锈钢的旋塞阀。适用于公称压力 Class150~900Lbs，工作温度 -29~180℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
美标压力平衡式倒装油密封旋塞阀产品特点：
①美标压力平衡式倒装油密封旋塞阀产品结构合理、密封可靠、性能优良、造型美观；
②美标油密封旋塞阀倒装压力平衡的结构，开关动作轻；
③阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能；
④零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
ZDAX47型美标压力平衡式倒装油密封旋塞阀主要性能参数
|
型号 |
压力级 |
|
ZDAX47-150(Lb) |
150 |
|
ZDAX47-300(Lb) |
300 |
|
ZDAX47-600(Lb) |
600 |
|
ZDAX47-900(Lb) |
900 |
ZDAX47型美标压力平衡式倒装油密封旋塞阀零部件材料
|
型号 |
材料 |
||||
|
阀体、阀盖 |
垫片 |
塞子、阀杆 |
O 形圈 |
填料 |
|
|
ZDAX47-150(Lb) |
WCB、CF8、CF8M、CF3、CF3M |
柔性石墨+不锈钢 |
Gr.F6a、F22、F304、F316、F321、F304L、F316L |
丁腈橡胶 |
柔性石墨 |
|
ZDAX47-300(Lb) |
|||||
|
ZDAX47-600(Lb) |
|
||||
|
ZDAX47-900(Lb) |
|||||
ZDAX47 型 Class900 美标压力平衡式倒装油密封旋塞阀主要外形及结构尺寸（mm）
|
DN |
DN/in |
L（RF） |
L（BW） |
H |
W |
重量/kg |
|
15 |
½ |
229 |
229 |
180 |
400 |
17 |
|
20 |
¾ |
229 |
229 |
180 |
400 |
29 |
|
25 |
1 |
254 |
254 |
185 |
500 |
21 |
|
32 |
1¼ |
279 |
279 |
200 |
600 |
24 |
|
40 |
1½ |
305 |
305 |
210 |
600 |
30 |
|
50 |
2 |
368 |
368 |
215 |
820 |
37 |
|
65 |
2½ |
419 |
419 |
250 |
1000 |
44 |
|
80 |
3 |
381 |
381 |
270 |
1000 |
65 |
|
100 |
4 |
457 |
457 |
300 |
300 |
110 |
|
125 |
5 |
559 |
559 |
340 |
300 |
160 |
|
150 |
6 |
610 |
610 |
365 |
320 |
255 |
|
200 |
8 |
737 |
737 |
400 |
320 |
380 |
|
250 |
10 |
838 |
838 |
450 |
350 |
810 |
|
300 |
12 |
965 |
965 |
510 |
380 |
1050 |
|
350 |
14 |
1029 |
1029 |
590 |
380 |
1460 |
