免维护波纹管氯气专用阀(化工专用阀门)是针对氯气、液氯以及各类高危险介质专用而设计的一种新型阀门。它的上密封除填料外还增加了波纹管密封，从而具有双重上密封结构，能有效的阻危险介质的泄漏。在结构上，结合国内外阀门应用的实际情况，阀瓣与阀座密封副采用了耐强腐蚀的聚四氟乙烯和司太立硬质合金，密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点。其密封性、安全性等主要技术指标达到世界知名产品的水平，代替进口产品。
适用介质：氯气、液氯
适用温度：-40～150℃
公称压力：PN1.6、2.5、4.0MPa ANSI 150LB、300LB JIS 10K、20K
公称通径：DN 15～400 NPS1/2"～16"
驱动方式：手动、气动、电动
专利号：ZL2011 2 0090307.7

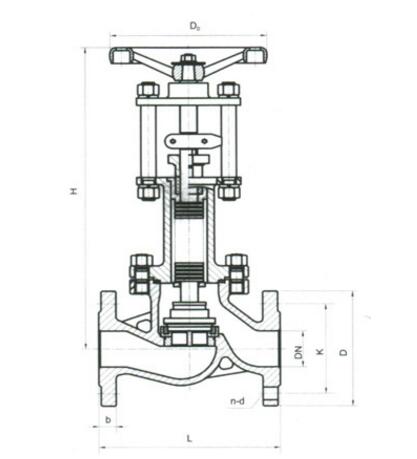

免维护波纹管氯气专用阀结构图
免维护波纹管氯气专用阀结构特点
1、液压成型的波纹管形成第一道密封，确保阀杆密封零泄漏。
2、填料函中多级聚四氟乙烯填料组合在波纹管之上形成了第二道密封，增加了密封的可靠性。
3、产品中法兰采用榫槽密封结构，即使在管道压力波动的情况下，保证中法兰可靠密封。
4、密封副配对结构型式采用锥、平面型、密封自动补偿．达到密封双重保险效果，性能稳定，无粘着磨损，使用寿命长。
免维护波纹管氯气专用阀基本型号
|
手动 |
TZLY:WJ41YF |
|
气动 |
TZLY:WJ641YF |
|
电动 |
TZLY:WJ941YF |
|
调节型 |
TZLY:WJ（6）41YF |
免维护波纹管氯气专用阀主要零部件材料
|
序号 |
部件名称 |
材料 |
序号 |
部件名称 |
材料 |
|
1 |
阀体 |
耐蚀钢、低温钢 |
5 |
阀座密封面 |
压塑整体烧结聚四氟乙烯、堆焊耐蚀合金 |
|
2 |
阀盖 |
耐蚀钢、低温钢 |
6 |
填料 |
聚四氟乙烯 |
|
3 |
阀杆 |
不锈钢 |
7 |
垫片 |
聚四氟乙烯 |
|
4 |
阀瓣密封面 |
等离子喷焊、堆焊耐蚀合金 |
8 |
波纹管 |
C-276、316L |
免维护波纹管氯气专用阀遵循规范
|
遵循规范 |
STANDARD |
|
设计与制造 |
Q/320621CAR02※ GB/T12235 |
|
结构长度 |
GB/T12221 |
|
连接法兰 |
JB/T79、HG20592、GB/T9113、ANSI B16.5※ |
|
实验与检验 |
GB/T13927、API598 |
|
阀门标志 |
GB/T12220 |
|
供应要求 |
JB/T7928 |
在GB/T12235标准基础上制定企业标准。企标在材质选用、结构设计上完全根据氯气、液氯介质耐腐蚀性和工况要求进行，各项技术参数指标优于国标。
