氧气球阀外形尺寸与结构特点
时间:2016-07-13

    氧气球阀是氧气管网专用阀门的一种。它除了具有普通球阀功能外还具有阻燃性好,导电性能好,传热快,结构紧凑,防油,安全可靠等特点。随着冶金工业的发展,氧气球阀与氧气专用截止阀一起被广泛应用于钢铁,冶金,医药,化工等行业。



氧气球阀执行标准

1、设计与制造按:JB/T10530

2、法兰尺寸按:JB/T79、JB/T82

3、结构长度按:GB/T12221

4、检查与试验按:JB/T9092



氧气专用球阀特点

1、具有普通球阀的一切特性

2、设有导静电安全装置,可避免因静电产生火花

3、全部零件采用严格的脱脂处理



氧气球阀主要性能规范

公称压力PN(MPa)

强度试验压力MPa

气密封试验压力MPa

适用介质

适用温度

水

气

氧气

常温

0.6

0.9

0.6

1.0

1.5

1.0

1.6

2.4

1.6

2.5

3.8

2.5

4.0

6.0

4.0



氧气专用球阀主要零件材料

名称

材料

阀体

不锈钢、铜合金

球体

不锈钢、铜合金

密封圈

聚四氟乙烯

阀杆

不锈钢

填料

聚四氟乙烯



    QY41F氧气专用球阀属于氧气管道专用阀门,除了具有普通阀门用特点外,又鉴于它采用了质地优良的铜材质制造,又具有耐腐蚀、阻燃性能好、导电性好、传热性快等优点,使得氧气专用球阀已成为氧气管控工程系统中理想的设备。

 Qy41F型浮动式氧气球阀结构图

Qy41F型浮动式氧气球阀结构图

Qy41F型浮动式氧气球阀外形尺寸:

公称压力MPa

公称直径DN(mm)

D

D1

D2

K

L

L1

f

f1

C

Z-d

H

1.6

15

95

45

-

65

140

100

2

-

14

4-14

59

20

105

55

75

152

160

2

14

4-14

63

25

115

65

85

165

160

2

14

4-14

75

32

135

78

100

178

250

2

16

4-18

85

40

145

85

110

190

250

3

16

4-18

95

50

160

100

125

216

300

3

16

4-18

107

65

180

120

145

241

300

3

18

4-18

142

80

195

135

160

283

400

3

20

8-18

152

100

215

155

180

305

400

3

20

8-18

178

125

245

185

210

381

1000

3

22

8-18

252

2.5

15

95

45

-

65

140

100

2

-

16

4-14

59

20

105

55

75

152

160

2

16

4-14

63

25

115

65

85

165

160

2

16

4-14

75

32

135

78

100

178

250

2

18

4-18

85

40

145

85

110

190

250

3

18

4-18

95

50

160

100

125

216

300

3

20

4-18

107

65

180

120

145

241

300

3

22

8-18

142

80

195

135

160

283

400

3

22

8-18

152

100

230

160

190

305

400

3

24

8-23

178

125

270

188

220

381

1000

3

28

8-25

252

4.0

15

95

45

40

65

140

100

2

4

16

4-14

59

20

105

55

51

75

152

160

2

4

16

4-14

63

25

115

65

58

85

165

160

2

4

16

4-14

75

32

135

78

66

100

178

250

2

4

18

4-18

85

40

145

85

76

110

190

250

3

4

18

4-18

95

50

160

100

88

125

216

300

3

4

20

4-18

107

65

180

120

110

145

241

300

3

4

22

8-18

142

80

195

135

121

160

283

400

3

4

22

8-18

152

100

230

160

150

190

305

400

3

4.5

24

8-23

178

125

270

188

176

220

381

1000

3

4.5

28

8-25

252



    Qy47F型固定式氧气球阀为冶金行业在常温下输送氧气的需要而研制开发的特殊阀门。采用优质材料,先进结构,特殊工艺和检测手段,使该类球阀与原冶金企业用的铜截止阀比较有启闭迅速、灵活、密封可靠、结构紧凑、流阻特小等优点。根据氧气输送的特殊性,该球阀设计有防静电,耐火结构,各零部件在装配中严格进行脱脂处理。阀体等部件选用优质不锈钢并经酸洗、钝化,检查和试验用不含任何油脂的纯净自来水进行高压密封试验,用0.6Mpa气体做泄漏试验,阀门应无泄漏;经上述特殊工艺处理,此类球阀不仅操作快速灵便,流阻小,安全可靠,而且使用寿命长(密封副冲刷小)。

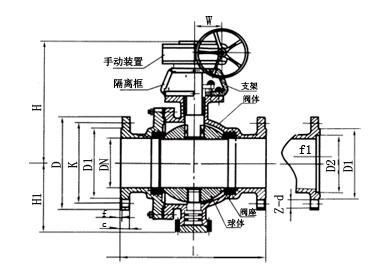

Qy47F型固定式氧气球阀结构图

Qy47F型固定式氧气球阀结构图

Qy47F型固定式氧气球阀外形尺寸:

公称压力MPa

公称直径DN(mm)

D

D1

D2

K

L

f

f1

C

Z-d

H

H1

4.0

125

270

188

176

220

381

3

4.5

28

8-25

252

195

150

300

218

204

250

403

3

4.5

30

8-25

272

215

200

375

282

260

320

502

3

4.5

38

12-30

398

295

250

445

345

313

385

568

3

4.5

42

12-34

495

335

300

510

408

364

450

648

4

4.5

46

16-34

580

385

350

570

465

422

510

762

4

5

52

16-34

625

430

400

655

535

474

585

838

4

5

58

16-41

720

470

450

680

560

524

610

914

4

5

60

20-41

820

560



氧气球阀结构特点:

1、双阻塞与排放

固定球阀采用弹簧预紧浮动阀座,无论阀门处于全开或全关状态时,上下游侧的阀座使流体阻断,阀体中腔滞留物通过排放阀排泄。

2、自动泄压

    阀门体腔停留介质温度升高而引起异常升压时,不需通过安全阀,而仅靠阀座功能就可自动泄压,这对保证阀门在输送液体介质时的安全性非常重要。

3、防火安全

    阀门都具备防火安全功能,其设计、制造均严格遵循API 607和API 6FA 规范要求,并通过权威机构试验验证。

4、密封紧急救护

    由于介质中的异物或火灾造成阀座密封意外失效,注脂阀提供了与注脂枪的快速连接,方便快捷地将密封脂注入到阀座密封部位,缓解泄漏。

5、可靠的阀杆密封和低操作力矩

    除了设置标准密封套圈外,填料压盖上也设置了“O”型密封圈,双重密封保证了阀杆密封的可靠性;增设的石墨填料和密封脂注入使火灾后的阀杆泄漏降至最低。阀杆滑动轴承和止推轴承使阀门操作轻便。

6、全通径或缩径

可根据需要选用全通径或缩径结构。全通径阀门流量孔径与管线内径一致,便于管线清扫。

7、阀杆加长

根据安装或操作的需要,可对阀门阀杆进行加长。加长杆球阀,特别适用于城市煤气等需要埋地铺设管线的场合。加长阀杆尺寸按客户需要确定。

8、操作灵活

采用具有小摩擦系数和良好自润滑性的特氟隆(TEFLON)阀座和阀杆轴承,大大地减少了阀门的操作扭矩。因此即使在没有提供密封润滑脂的情形下,也能够长期灵活自如地对阀门进行操作。
